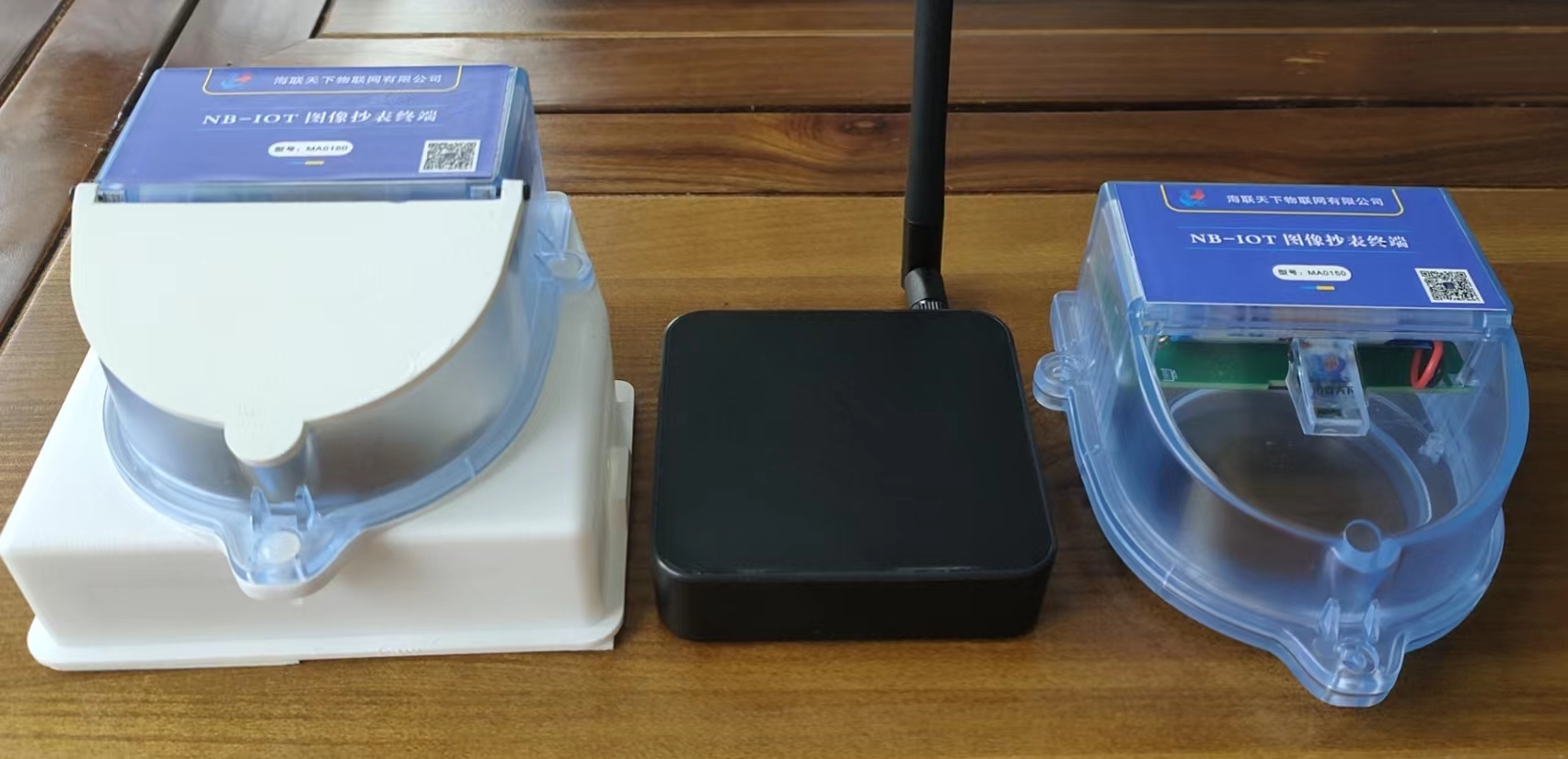

WiFi 图像抄表

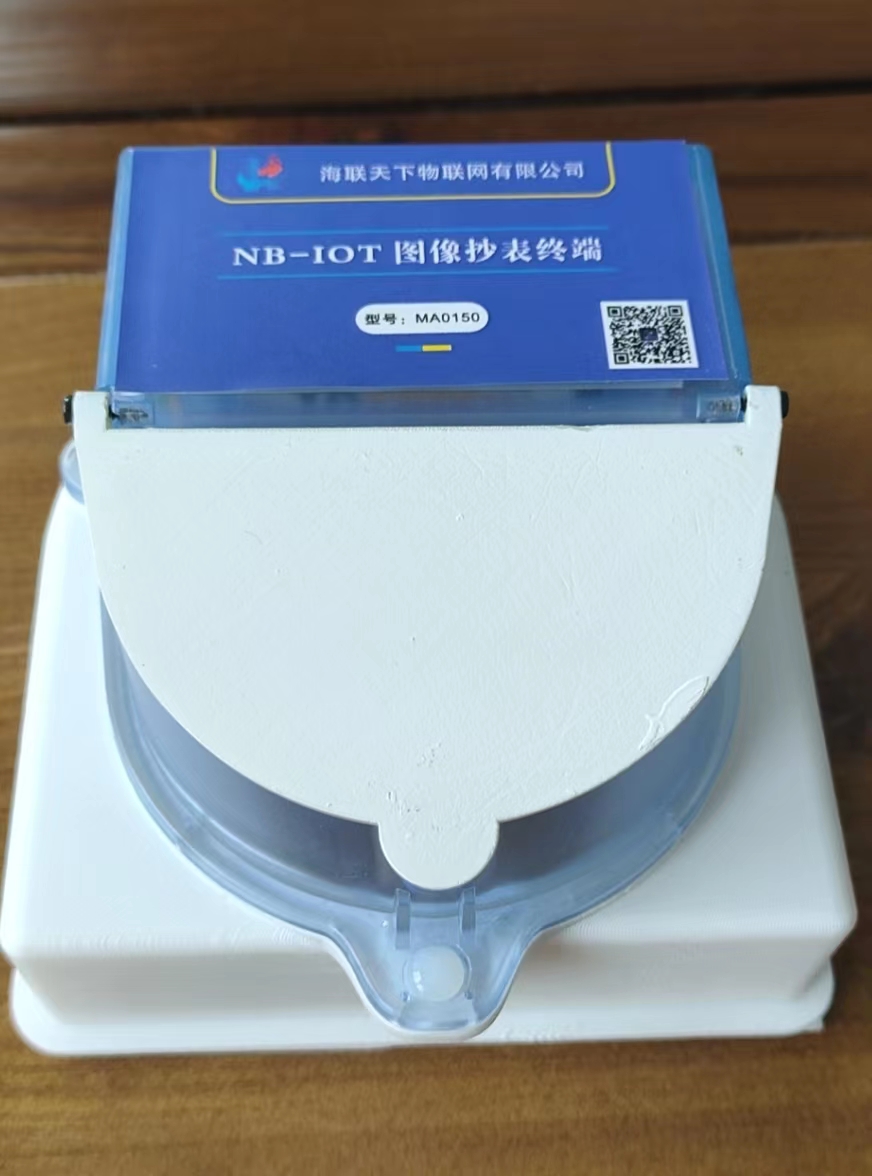

WIFI终端技术参数：

• 通信方式：WIFI 移动

• 通信频段：支持LTE 频段3/5/8

• 传输速率：DL25.5kbps、UL15.625kbps

• 传输功率：≤23dBm±2dB

• 图片尺寸：320*240JPG

• 图片大小：10~20K

• 光源条件：自带补光，日夜不限

• 待机电流：3.7uA

• 工作电流：20mA~200mA 峰值电流200mA

• 工作电压：2.8V 至 3.7V

• 电池规格：14505/3.7V/4000mAh 一次性抄表专用锂电池

• 传图次数：约3000 张，按每日2 次，理论上可使用3 年以上

• 触发方式：磁铁+后台时间设置

WIFI网关技术参数：

• USB-5V Type-c 供电

• 可选 POE 供电

• 支持 RJ45 接入

• 可配合 4G 模组完成无线电信网传输(正在研发)

• 外形尺寸:7.3mm(长) * 7.1mm(宽) * 1.9mm(高)

• 供电电压：USB 5V

• 功率消耗：峰值功耗 1A，静态 15uA

• 工作温度：-10℃～60℃

• 存储温度：-40℃～85℃

• 相对湿度：5%～95%不结露

• 通讯接口：WiFi 2.4g RJ45

对端点通信能力：

• 无线通信功率，最大 20dbm

• 远距离传输

• 节点与节点间相互 mesh

• 传输层动态数据最满足大 1024 字节

云端通信：

• 支持 http 协议数据

• 支持 Mqtt 协议数据，支持配置私有 Mqtt 服务端（不含识别算法）

• 支持子设备管理

• 支持定时取图管理

使用场景：

• 市政老旧居民小区改造，解决换表成本高、施工难问题

• 医院、景区、学校、公寓、工厂等需要定期人工抄表的场景

• 特殊环境下的仪表、危险的地方的仪表、不适合人去的地方仪表

• 需进行能耗监控的企事业单位

• 需要实时监控或者预警的仪器仪表

• 高危或偏远地区的抄表
